Te sientes confundido por las normas de tuberías. Elegir la tubería equivocada causa fugas y desperdicia dinero. Sigue leyendo para dominar las especificaciones exactas que necesitas para sistemas seguros. La tubería ERW ASTM A53 es la especificación estándar para tubos de acero al carbono soldados por resistencia eléctrica. La usamos en aplicaciones mecánicas y de fluidos a baja presión. Especifica requisitos de composición química, resistencia mecánica y dimensiones. Esto asegura el transporte seguro de agua, vapor y aire.
Puedes pensar que todos los tubos de acero son iguales. Pero ese error puede arruinar un proyecto. Te mostraré los detalles ocultos en las especificaciones. Nunca volverás a comprar la tubería equivocada.
Corres un riesgo cuando pides una tubería básica. Los proveedores pueden enviar materiales débiles. Te ayudaré a elegir el tipo y grado correctos para tu sistema. El Tipo E es la opción estándar soldada por resistencia eléctrica. Presenta una costura de soldadura tratada térmicamente. El Grado B es la opción predeterminada de la industria. Ofrece un mayor límite elástico que el Grado A. Esto hace que el Grado B sea ideal para tuberías estructurales y de presión.
La norma ASTM A53 cubre tres tipos distintos de procesos de fabricación. Debes especificar el tipo. Los proveedores podrían elegir la opción más barata si no lo especificas. El Tipo E usa una corriente eléctrica de alta frecuencia para unir los bordes de acero. No añadimos metal de aporte. Tratamos térmicamente la costura de soldadura después de soldar para eliminar estructuras frágiles. Este proceso hace que la tubería sea fuerte. El Tipo F usa un método antiguo de soldadura a tope en horno. Es mucho más débil. Debes evitar el Tipo F para sistemas de presión. El Tipo S es una tubería sin costura. Cuesta mucho más que la ERW.
Debes especificar el grado cuando pides tubería ERW ASTM A53. El grado determina la composición química y la resistencia mecánica. El Grado B tiene más carbono y manganeso. Estos elementos añaden dureza y resistencia a la tracción. En Centerway Steel almacenamos casi exclusivamente el Grado B. Cubre todos los requisitos del Grado A. También ofrece un mejor rendimiento.
| Característica | Grado A | Grado B |
|---|---|---|
| Límite elástico | 30,000 psi | 35,000 psi |
| Resistencia a la tracción | 48,000 psi | 60,000 psi |
| Carbono máximo | 0.25% | 0.30% |
| Manganeso máximo | 0.95% | 1.20% |
Los tamaños de las tuberías suelen engañar a los compradores. Medir un tubo de 2 pulgadas y ver 2.375 pulgadas causa pánico. Te explicaré claramente la trampa del tamaño nominal ahora mismo. El sistema de Tamaño Nominal de Tubería significa que los diámetros exteriores reales difieren de sus nombres. Esto se aplica a tamaños menores de 14 pulgadas. Además, las normas ASTM permiten una tolerancia específica de espesor de pared. La fábrica puede entregar tuberías un 12.5 por ciento más delgadas que el espesor de pared nominal.
El tamaño de las tuberías no sigue el sentido común. Puedes sostener un tubo de 2 pulgadas. Lo medirás y descubrirás que en realidad mide 2.375 pulgadas. Llamamos a esto el sistema de Tamaño Nominal de Tubería (NPS). El diámetro exterior real es mayor que el nombre nominal para tamaños menores de 12 pulgadas. El diámetro exterior real coincide con el nombre nominal para tamaños de 14 pulgadas y mayores.

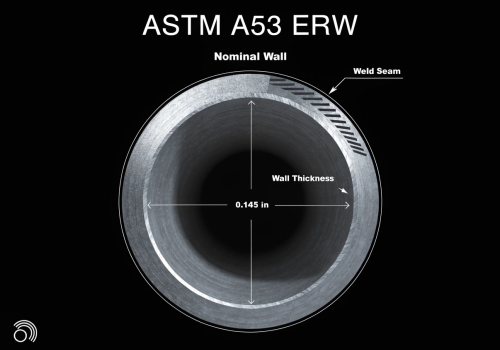

Muchos clientes miden el espesor de la pared al momento de la entrega. Afirman que la tubería es demasiado delgada. Debes verificar las tolerancias oficiales de ASTM antes de rechazar un envío. La norma permite que el espesor de pared mínimo en cualquier punto sea un 12.5 por ciento menor que el espesor de pared nominal. Tomas el espesor nominal y lo multiplicas por 0.125. Restas ese número del espesor nominal. Tu tubería cumple totalmente si alcanza ese límite inferior. Centerway Steel apunta al objetivo nominal. Queremos que recibas productos robustos.
| Tamaño nominal (NPS) | DE real (pulgadas) | Cédula (Schedule) | Espesor de pared (mm) |
|---|---|---|---|
| 2 pulgadas | 2.375 | 40 | 3.91 |
| 3 pulgadas | 3.500 | 40 | 5.49 |
| 4 pulgadas | 4.500 | 40 | 6.02 |
| 6 pulgadas | 6.625 | 40 | 7.11 |
Leer mal los límites de presión causa explosiones peligrosas. La presión de prueba de fábrica nunca es la presión de trabajo segura. Aclararé esta diferencia crítica para mantenerte a salvo. La norma ASTM enumera las presiones de prueba hidrostática solo para el control de calidad de fábrica. No debes usar este número para el diseño del sistema. Debes calcular la presión de trabajo segura real usando el código ASME. Este código aplica un estricto factor de seguridad al límite de prueba de fábrica.

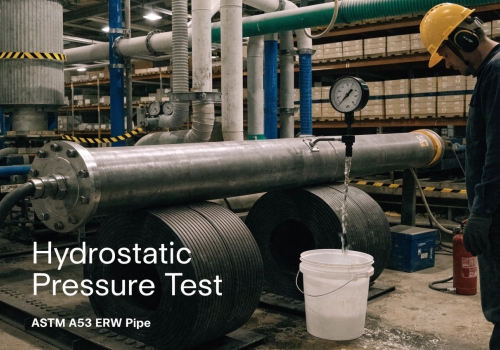

Las clasificaciones de presión confunden a muchos compradores. La norma ASTM A53 enumera la Presión de Prueba Hidrostática. Aplicamos esta presión a la tubería en la fábrica durante cinco segundos. Esta prueba asegura que la tubería no gotee. Demuestra que la costura de soldadura es hermética. Pero esta no es la presión de trabajo. Calculas la presión de trabajo usando el Código ASME B31 para Tuberías de Presión. El código aplica un factor de seguridad. Este factor suele ser tres o cuatro veces menor que la presión de prueba. Una tubería de 4 pulgadas Cédula 40 debe soportar 2210 psi en la prueba de fábrica. Pero podría manejar solo 600 psi en un sistema de vapor real.
La ASTM A53 también es la especificación principal para tuberías galvanizadas. Usamos tuberías galvanizadas en pasamanos exteriores y líneas de agua. El recubrimiento de zinc debe promediar 0.55 kg por metro cuadrado. Este recubrimiento pesado proporciona protección a largo plazo contra el óxido. Revisamos el recubrimiento visualmente. La superficie debe ser lisa. No debe tener puntos descubiertos ni ampollas.
| Tipo de presión | Propósito | Factor de seguridad aplicado | Presión de ejemplo |
|---|---|---|---|
| Prueba hidrostática | Control de calidad | No | 2210 psi |
| Presión de trabajo | Diseño del sistema | Sí (ASME B31) | 600 psi |
Todavía tienes preguntas antes de comprar. Las preguntas sin respuesta retrasan los proyectos y aumentan los costos. He reunido las consultas más comunes para darte claridad instantánea. La gente suele preguntar sobre doblar y roscar la tubería ERW ASTM A53. La tubería de Grado B se dobla de forma segura. También puedes pedirla con extremos roscados. Pero debes evitar usar esta tubería en sistemas que superen los 400 grados Celsius para evitar fallas estructurales.
P: ¿Puedo doblar esta tubería?
R: Sí. Puedes formar y doblar la tubería de Grado B de forma segura. Debes revisar los resultados de la Prueba de Aplastamiento en el Certificado de Prueba del Molino para curvas muy cerradas. Aplastamos una muestra de tubería durante esta prueba. Esto demuestra que la costura de soldadura no se agrieta bajo gran tensión.
P: ¿Cuál es la diferencia entre A53 y A106?
R: La ASTM A53 funciona mejor para el uso general a baja presión. Esto incluye líneas de aire, agua y vapor. La ASTM A106 funciona para servicios de alta temperatura y alta presión. La A106 siempre es sin costura. No debes usar la A53 si la temperatura de tu sistema supera los 400 grados Celsius.
P: ¿La tubería viene con extremos roscados?
R: Puede venir así. La norma te permite pedir tubería roscada y acoplada. Normalmente suministramos extremos lisos o extremos biselados para soldar si no lo especificas.
Puedes identificar fácilmente la tubería Tipo E en tu obra. Solo miras la plantilla en el costado del tubo de acero.
| Elemento de la plantilla | Valor de ejemplo |
|---|---|
| Fabricante | Centerway Steel |
| Norma | ASTM A53 |
| Grado | Grado B |
| Tipo | Tipo E |
| Tamaño | 4 pulgadas |
Debes comprender estas especificaciones para garantizar la seguridad y el ajuste perfecto. Recomiendo el Grado B Tipo E para proyectos confiables. Centerway Steel garantiza pruebas estrictas en cada tubería.
