Usted se enfrenta a un gran riesgo cuando compra materiales para sistemas de tuberías de baja temperatura. Las soldaduras de baja calidad se agrietan bajo tensiones extremas, y este problema destruye por completo su presupuesto y su cronograma.

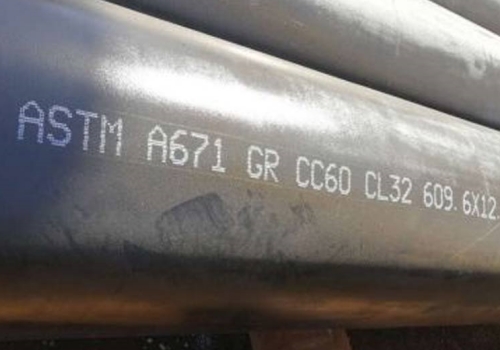

Un tubo ASTM A671 EFW es un tubo de acero soldado por fusión eléctrica fabricado a partir de planchas de acero al carbono. Este tubo específico opera de manera segura a temperaturas atmosféricas y bajas en industrias críticas de energía y construcción.
Sé lo difícil que es encontrar un único proveedor que se encargue de todas las necesidades de sus tuberías. Permítame compartir mi experiencia con este material para que pueda tomar la decisión correcta.
Es muy fácil confundirse con los diferentes grados y clases durante el proceso de compra. Elegir una especificación incorrecta provoca fallas en el proyecto, altos costos de reemplazo y peligrosas fugas estructurales.
La norma contiene grados clave como CC60, CC65 y CC70, que coinciden con diferentes planchas de acero al carbono. También presenta clases desde la Clase 10 hasta la Clase 22 según el tratamiento térmico posterior a la soldadura y las pruebas realizadas.
Siempre les digo a mis socios de ingeniería que se fijen primero en la base de la plancha. El grado le indica exactamente qué tipo de plancha de acero utilizó la fábrica para hacer el tubo. Por ejemplo, el Grado CC60 utiliza planchas ASTM A516 Grado 60. El Grado CC65 utiliza planchas ASTM A516 Grado 65. El Grado CC70 utiliza planchas ASTM A516 Grado 70. Los números más altos significan que el tubo tiene una mayor resistencia a la tracción.
La designación de la clase le indica qué le ocurrió al tubo después del proceso de soldadura. Esta parte es fundamental para el rendimiento a bajas temperaturas. La Clase 10 no requiere ningún tratamiento térmico. La Clase 11 significa que la fábrica alivió las tensiones del tubo. La Clase 12 significa que normalizaron el tubo. La Clase 22 significa que el equipo realizó una inspección radiográfica completa en la costura de la soldadura. Preparé esta tabla clara para ayudarle a compararlas fácilmente.
| Grado ASTM A671 | Equivalente de Plancha | Clase Común | Requisito de Tratamiento Térmico |
|---|---|---|---|
| CC60 | ASTM A516 Grado 60 | Clase 22 | Soldadura inspeccionada radiográficamente |
| CC65 | ASTM A516 Grado 65 | Clase 12 | Normalizado después de la soldadura |
| CC70 | ASTM A516 Grado 70 | Clase 11 | Aliviado de tensiones después de la soldadura |
Si su proveedor omite las pruebas no destructivas vitales, su tubería fallará bajo presión. Los defectos ocultos dentro de la costura de la soldadura pueden causar rupturas catastróficas durante el transporte de vapor a alta presión o la distribución de fluidos.

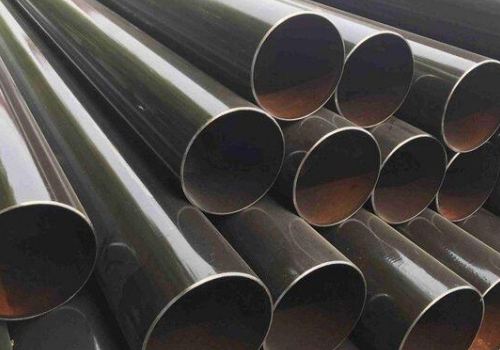

Las fábricas fabrican un tubo ASTM A671 EFW mediante el conformado de planchas de acero al carbono de alta calidad en cilindros y su soldadura por fusión eléctrica. Luego, los técnicos realizan pruebas obligatorias de tracción, hidrostáticas y no destructivas.
He visitado muchas plantas de fabricación para inspeccionar este proceso. El equipo de producción comienza con planchas pesadas de acero al carbono. Utilizan máquinas grandes para enrollar estas planchas en formas cilíndricas perfectas. Después, la máquina de soldadura por fusión eléctrica crea una costura fuerte sin añadir material de relleno manual de forma descuidada. El sistema automatizado controla el calor y la velocidad perfectamente para mantener la soldadura uniforme.
Nunca nos saltamos las pruebas porque la seguridad es nuestra máxima prioridad. La fábrica realiza pruebas de tracción estándar para comprobar el límite elástico y el alargamiento. También realizan pruebas hidrostáticas para demostrar que el tubo no tiene fugas bajo presión interna. Para proyectos críticos, realizamos pruebas no destructivas como inspecciones por ultrasonido o radiográficas para encontrar fallas ocultas. Siempre reviso los requisitos suplementarios como la prueba de impacto Charpy V-Notch para asegurar que el acero mantenga su tenacidad en entornos de congelación.
| Tipo de Prueba | Requisito de la Norma | Propósito de la Prueba |
|---|---|---|
| Prueba de Tracción | Norma ASTM A671 | Mide el límite elástico y la ductilidad |
| Prueba Hidrostática | Obligatoria para todos los tubos | Verifica la contención de presión sin fugas |
| Radiografía (NDT) | Requerida para la Clase 22 | Inspecciona la costura de soldadura interna para hallar fallas |
| Charpy V-Notch | Suplementaria (S2) | Comprueba la tenacidad al impacto a baja temperatura |
El uso de un grado de tubo incorrecto en una planta petroquímica de alta presión provoca un desastre inmediato. Los tubos estándar se vuelven frágiles y se agrietan cuando baja la temperatura, lo que detiene su operación y cuesta millones de dólares.

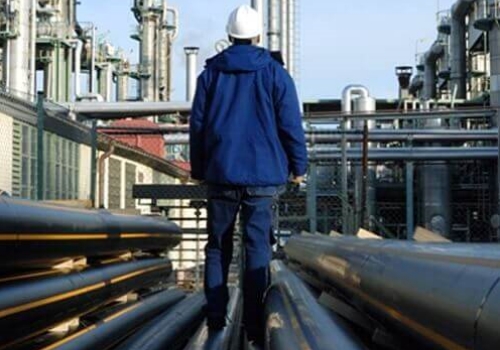

El tubo ASTM A671 EFW es ideal para plantas de generación de energía, instalaciones petroquímicas, transporte de petróleo y gas, y construcción de redes de tuberías urbanas. Funciona mejor en sistemas de gran espesor y gran diámetro.
He suministrado miles de toneladas de estos tubos a importantes empresas de petróleo y gas a nivel mundial. Los utilizan en redes de refinerías de distribución final y tuberías de transporte a través del país. Las opciones de gran diámetro permiten a estas empresas mover enormes volúmenes de fluidos de manera eficiente. Debido a que el tubo resiste bajas temperaturas, funciona a la perfección en climas fríos e instalaciones subterráneas profundas.
Las plantas de generación de energía requieren materiales confiables para las líneas de vapor de alta presión. El gran espesor de pared de nuestros tubos soldados por fusión eléctrica maneja la tensión térmica extrema fácilmente. También proporcionamos estos productos para la construcción de edificios urbanos y redes de tuberías de agua. Mi clientes eligen este material porque combina la resistencia del acero estructural con la precisión de la soldadura automatizada moderna.
| Sector Industrial | Aplicación Típica | Beneficio Clave del Tubo A671 |
|---|---|---|
| Petroquímico | Transporte de fluidos químicos | Excelente resistencia a bajas temperaturas |
| Generación de Energía | Líneas de vapor de alta presión | El gran espesor de pared maneja la tensión térmica |
| Petróleo y Gas | Sistemas de distribución de refinerías | Las opciones de gran diámetro maximizan el flujo de fluidos |
| Construcción | Infraestructura costera y portuaria | Alta resistencia estructural y precisión |
El tubo ASTM A671 EFW ofrece una excelente resistencia y confiabilidad para aplicaciones industriales de baja temperatura. Centerway Steel ofrece soluciones de tuberías de alta calidad y completamente probadas para sus proyectos globales.
