¿Qué son los tubos de caldera y por qué su calidad es crítica para su sistema?

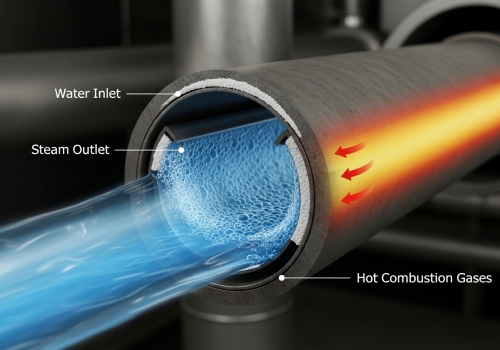

Usted conoce la presión de mantener un proyecto dentro del cronograma. Una sola falla en un componente puede detener la producción y agotar su presupuesto. Ignorar la calidad de los componentes internos invita al desastre. Un tubo de caldera es un tubo de metal de alto rendimiento diseñado para transferir calor dentro de una caldera. En las calderas acuotubulares, el agua fluye por dentro; en las pirotubulares, el gas caliente fluye por dentro. Su función principal es convertir la energía del combustible en vapor mientras resiste temperaturas y presiones extremas sin romperse.

Entender la definición es simple. Sin embargo, seleccionar el tipo específico correcto para cada etapa del proceso de calentamiento es donde muchos proyectos fallan.

¿Qué tipos específicos de tubos de caldera necesita realmente su proyecto?

Utilizar un tubo genérico para una aplicación específica de alto calor crea un eslabón débil. Esto compromete la seguridad y acorta la vida útil del equipo. Debe hacer coincidir el grado del tubo con su zona específica. Una caldera no es solo un haz de tuberías. Requiere componentes distintos como tubos economizadores para el precalentamiento, tubos evaporadores para la generación de vapor y tubos sobrecalentadores para altas temperaturas. También utilizamos tubos tirantes (stay tubes) para proporcionar la resistencia estructural esencial a la vasija.

A menudo hablo con gerentes de compras que ven todas las tuberías como iguales. Este es un error peligroso en nuestra industria. Una caldera es un sistema complejo con zonas distintas. Cada zona exige un diseño específico de tubo de caldera para manejar la carga térmica. Desglosemos el flujo del proceso para ver por qué cambian las especificaciones:

· Tubos Economizadores: Son la primera línea de defensa. Capturan el calor residual para precalentar el agua de alimentación. Esto aumenta la eficiencia y ahorra combustible.

· Tubos Evaporadores: Esta es la zona central. Aquí ocurre el cambio de fase, convirtiendo el agua en vapor. La tasa de transferencia de calor debe ser alta.

· Tubos Sobrecalentadores: Estos enfrentan las condiciones más duras. Elevan la temperatura del vapor más allá de la saturación para crear vapor "seco" para las turbinas.

· Tubos Tirantes (Stay Tubes): Estos son únicos. Son más gruesos que los tubos regulares. Su trabajo principal no es solo la transferencia de calor, sino mantener unidas las placas de la caldera contra la inmensa presión. En Centerway Steel, suministramos materiales que cumplen con estándares como ASTM A192 para asegurar que cada zona sea segura. A continuación, una guía de referencia rápida para su proceso de selección:

¿Cómo afectan el diseño y la disposición a la eficiencia de su caldera?

La mala transferencia de calor desperdicia combustible y aumenta los costos operativos diariamente. El espacio también es un lujo que rara vez tiene. Necesita un diseño que maximice la salida sin ocupar demasiado espacio en planta. Los ingenieros eligen disposiciones de tubos para equilibrar la absorción de calor con las necesidades de mantenimiento. Los diseños escalonados aumentan la turbulencia para una mejor transferencia de calor, mientras que los diseños en línea permiten una limpieza más fácil. El espesor de pared específico del tubo de caldera también se calcula en función de estos requisitos de presión y diámetro.

Necesitamos aclarar un punto importante de confusión: la diferencia entre una tubería (pipe) y un tubo de caldera (boiler tube).

· Las Tuberías (Pipes) se miden por el Diámetro Interior (ID). Son conductos para mover volumen.

· Los Tubos de Caldera se miden por el Diámetro Exterior (OD). ¿Por qué? Porque el espesor de la pared es el factor de seguridad crítico contra la presión. Las calderas de las centrales eléctricas a menudo operan a presiones superiores a 160 bar. Una tubería estándar estallaría instantáneamente. El espesor de la pared es su margen de seguridad. Más allá del tubo en sí, cómo los organizamos dentro de la carcasa importa inmensamente. Disposiciones Comunes:

1. Disposición Escalonada: Los tubos están desplazados. Esto fuerza al gas caliente a serpentear a través del haz.

· Pro: Alta turbulencia y excelente transferencia de calor.

· Contra: Difícil de limpiar mecánicamente.

2. Disposición En Línea (Cuadrícula): Los tubos forman líneas rectas.

· Pro: Fácil de introducir lanzas de limpieza. Idealmente adecuado para combustibles "sucios" como el carbón.

· Contra: Transferencia de calor menos eficiente.

3. Paso Triangular: Esto empaqueta la mayor cantidad de tubos en un círculo. Es perfecto para diseños compactos donde el espacio es reducido. Debe elegir la disposición que se ajuste a su tipo de combustible y a las capacidades de su equipo de mantenimiento.

¿Qué causa la falla del tubo de caldera y cómo puede prevenirla?

Los paros inesperados son una pesadilla para cualquier gerente de EPC. Arruinan los cronogramas y dañan su reputación. Debe reconocer las señales de advertencia temprana antes de que ocurra una catástrofe. Las fallas generalmente provienen del sobrecalentamiento, la corrosión o el estrés mecánico. La acumulación de incrustaciones actúa como un aislante, causando que el metal se sobrecaliente y se rompa. Implementar un plan de mantenimiento estricto con inspecciones regulares es la única forma de asegurar la confiabilidad a largo plazo.

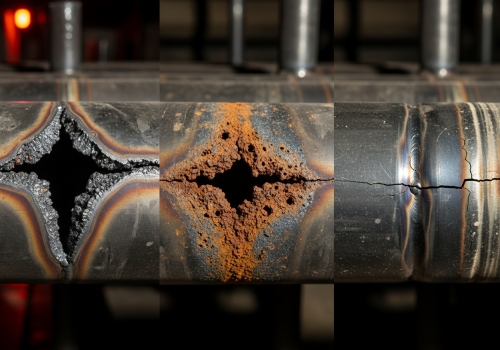

El sobrecalentamiento es el asesino número uno de un tubo de caldera. He visto acero de alta calidad fallar simplemente debido a una mala química del agua. La Mecánica de la Falla:

· Acumulación de Incrustaciones: Los minerales forman una capa dura dentro del tubo. Esta capa actúa como una manta. Evita que el agua enfríe el acero. El metal se sobrecalienta, se ablanda y finalmente estalla.

· Corrosión: El oxígeno en el agua ataca desde el interior (picaduras). Los gases de combustión ácidos atacan desde el exterior.

· Erosión: En calderas de carbón, las cenizas volantes actúan como un chorro de arena, desgastando el metal hasta dejarlo delgado con el tiempo. Estrategias de Reparación: Cuando ocurre el daño, tiene opciones, pero requieren habilidad.

1. Revestimiento (Cladding): Añadimos metal de soldadura para engrosar las áreas desgastadas.

2. Reparación de Ventana: Cortamos la sección dañada y soldamos una pieza nueva.

3. Taponamiento: Sellamos ambos extremos del tubo para anularlo. Advertencia Crítica: Nunca opere una caldera con más del 10% de sus tubos taponados. Esto altera la dinámica del flujo y pone estrés extra en los tubos restantes, llevando a una cascada de fallas. Abastecerse de tubos sin costura de alto grado de Centerway Steel es su mejor seguro contra estos problemas.

Conclusión

Los tubos de caldera confiables son el corazón de un sistema seguro y eficiente. Comprender los tipos, disposiciones y riesgos de falla le ahorra dinero. Centerway Steel proporciona la calidad que usted necesita.
