Usted mira los planos del proyecto. Ve "SCH 40" escrito en cada página. Se siente inseguro sobre qué significa esta especificación específica para su presupuesto y la seguridad de la obra. La tubería de acero Cédula 40 (Schedule 40) es el grado de tubería más común utilizado en la construcción y plomería. Se refiere a un espesor de pared específico definido por las normas ASME, no solo a un diámetro. Equilibra la resistencia estructural con la rentabilidad. Generalmente está hecha de acero al carbono Grado A53.
He visto a muchos gerentes de proyecto luchar con estos números. Compran las tuberías equivocadas. Desperdician dinero en devoluciones. No quiero que usted cometa esos errores.
Usted ve números como 40, 80 y 160 en una cotización. Le preocupa que elegir el número equivocado provoque una ruptura en la tubería. Este miedo es válido. El número de cédula (schedule) indica el espesor de la pared de la tubería. Es adimensional. Un número más alto significa una pared más gruesa. La Cédula 40 es el espesor de pared estándar que se encuentra en la mayoría de las industrias generales.

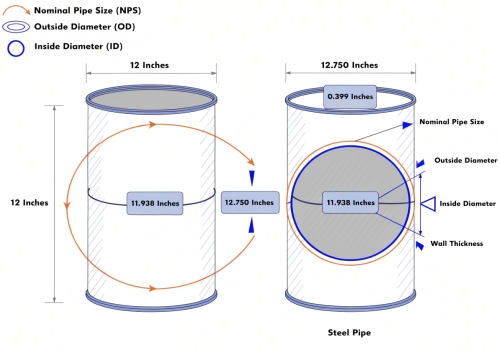

He trabajado en la industria del acero desde 1996. En los viejos tiempos, solo teníamos tres tamaños. Teníamos estándar, extra fuerte y doble extra fuerte. Esto no era lo suficientemente preciso. Los ingenieros necesitaban más opciones. Así que la industria creó 14 cédulas diferentes. La más popular es la tubería de acero Cédula 40. Necesita entender la relación entre el diámetro y el espesor. El diámetro exterior de una tubería permanece igual para todas las cédulas. Una tubería de 4 pulgadas siempre mide 4.5 pulgadas en el exterior. Esto permite que se ajuste a los soportes y accesorios estándar. La diferencia ocurre en el interior. A medida que aumenta el número de cédula, la pared se vuelve más gruesa. Esto reduce el espacio interior. El material ocupa más espacio. Explico esto a mis clientes a menudo. Usted ordena por el Tamaño Nominal de Tubería (NPS). Pero debe verificar la cédula para conocer la verdadera capacidad de flujo. La Cédula 40 ofrece un gran equilibrio. Le da suficiente espesor de pared para la resistencia. También mantiene el interior lo suficientemente amplio para un buen flujo. Es por eso que enviamos tanta cantidad a nuestros socios en más de 100 países.

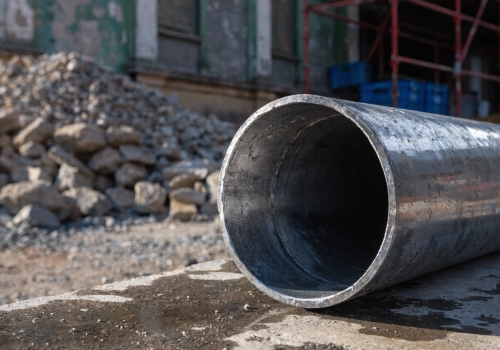

Necesita medidas precisas para su equipo de fabricación. Teme que las tuberías no se alineen con sus válvulas. Esto causa retrasos costosos en el sitio de trabajo. La tubería de acero Cédula 40 sigue dimensiones estrictas establecidas por ASME B36.10M. Típicamente está hecha de acero dulce con bajo contenido de carbono. Esto hace que sea fácil de cortar, soldar y roscar.

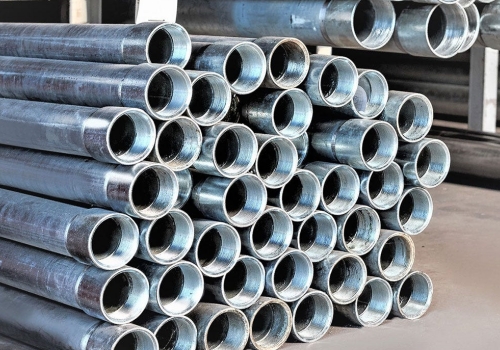

Quiero compartir los detalles técnicos con usted. La mayoría de la tubería Cédula 40 es Grado A53. Este grado es muy común. El acero tiene aproximadamente un contenido de carbono del 0.2% al 0.25%. Esto es bajo. Hace que la tubería sea fuerte pero no quebradiza. Es principalmente hierro. El hierro se oxida. Sabemos que esto es un problema. Muchos clientes me preguntan sobre la corrosión. A menudo galvanizamos estas tuberías. Las sumergimos en una capa de zinc. Esto protege el acero del óxido. Si no necesita zinc, puede comprar tubería de "acero negro". Debe conocer los datos de peso y tamaño. Uso estos números diariamente para calcular los costos de envío para los clientes. Aquí hay una tabla simplificada para tamaños comunes:
| Tamaño Nominal (Pulgadas) | Diámetro Exterior (Pulgadas) | Espesor de Pared (Pulgadas) | Peso por Pie (Lbs) |
|---|---|---|---|
| 1 | 1.315 | 0.133 | 1.68 |
| 2 | 2.375 | 0.154 | 3.65 |
| 4 | 4.500 | 0.237 | 10.79 |
| 6 | 6.625 | 0.280 | 18.97 |

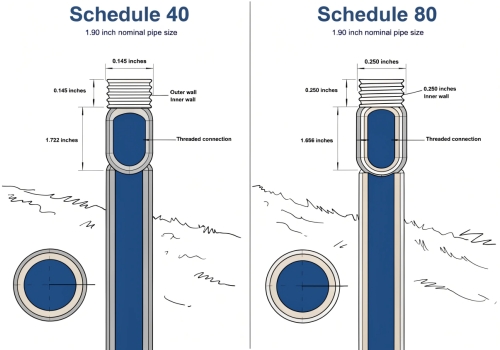

Usted tiene una aplicación de alta presión. Se pregunta si la tubería estándar es lo suficientemente fuerte. Una falla aquí podría arruinar su reputación y registro de seguridad. La principal diferencia es el espesor de la pared. La Cédula 80 es más gruesa y pesada que la tubería de acero Cédula 40. La Cédula 80 maneja presiones más altas. La Cédula 40 es más ligera y cuesta menos.
Veo gente confundir estas dos a menudo. Se ven iguales por fuera. Recuerde, el diámetro exterior es idéntico. El interior es donde ocurre el cambio. La Cédula 80 tiene un orificio más pequeño porque las paredes son más gruesas. Podría pensar que más grueso siempre es mejor. Eso no es cierto. La tubería más gruesa cuesta más. Es más difícil de instalar porque es más pesada. Restringe el flujo. Solo necesita Cédula 80 si la presión lo exige. Existe una fórmula matemática para ayudarle. La uso para verificar los pedidos. La fórmula es: SCH = (1,000) * (P/S)
· S es el límite de estrés del material. Veamos un ejemplo real. Imagine que su sistema tiene una presión de trabajo de 450 psi. El valor S para el acero es 12,000. La matemática se ve así: (1,000) * (450 / 12,000) = 37.5 El número 37.5 está muy cerca de 40. Esto significa que la Cédula 40 es la elección correcta. Es segura. Si el número fuera 60, necesitaría Cédula 80. Suministramos ambos tipos en Centerway Steel. Aconsejamos a nuestros clientes EPC que verifiquen estos números. No pague por acero extra que no necesita. Pero tampoco comprometa la seguridad.
Usted quiere usar esta tubería para un proyecto importante de línea de gas. No está seguro de si cumple con los códigos de la industria. Usar el material incorrecto es peligroso e ilegal. Esta tubería es increíblemente versátil. Es la mejor opción para líneas de agua, líneas de gas y soporte arquitectónico. Funciona bien en entornos sin presión extrema. He suministrado este producto a compañías Fortune 500 como CNPC y Shell. Lo usan en todas partes. Es el caballo de batalla del mundo de las tuberías. Aquí están las áreas principales donde lo vemos usado:
1. Transporte de Petróleo y Gas: Mueve petróleo y gas en líneas de presión estándar.
2. Construcción: La vendemos para columnas estructurales, barandillas y andamios. Es lo suficientemente fuerte para soportar peso.
3. Sistemas de Agua: Es estándar para líneas de agua comerciales.
4. Proyectos de Bricolaje (DIY): La gente hace muebles y estantes con ella. Tiene un aspecto industrial y atractivo. Debe considerar el límite elástico. La tubería estándar A53 Grado B tiene un límite elástico de aproximadamente 30,000 psi. Imagine una tubería de 1 pulgada que tiene 4 pies de largo. Puede soportar alrededor de 300 libras en el medio antes de doblarse permanentemente. Si agrega más peso, falla. Centerway Steel ofrece un servicio integral para estas industrias. No solo vendemos la tubería. Vendemos los accesorios y las válvulas también. Nos aseguramos de que todo encaje. Compartimos nuestra calidad "Hecho en China" con el mundo. Ya sea que esté construyendo un aeropuerto o una refinería, es probable que esta tubería esté en su lista.
La tubería de acero Cédula 40 es el estándar de la industria por una razón. Ofrece la mezcla perfecta de resistencia, capacidad de flujo y precio. Se ajusta a la mayoría de las necesidades de agua, gas y estructurales. En Centerway Steel, aseguramos que obtenga la cédula correcta para su proyecto.
