¿Qué necesita saber sobre el diseño y la ingeniería de accesorios de tubería de acero al carbono?

¿Tiene dificultades para encontrar componentes duraderos para sus complejos proyectos de tuberías? No está solo al enfrentar estos desafíos de ingeniería. Los accesorios de tubería de acero al carbono son conectores esenciales diseñados para cambiar la dirección del flujo, bifurcar o cambiar el diámetro de la tubería. Ofrecen gran durabilidad y resistencia a la presión para industrias como la del petróleo y el gas. Elegir el grado y la cédula (schedule) correctos asegura la integridad y longevidad del sistema.

He visto sufrir muchos proyectos porque los gerentes de compras pasaron por alto los requisitos de diseño específicos de estos accesorios. Quiero ayudarle a evitar esos errores. En esta guía, compartiré mis conocimientos sobre la selección de los accesorios adecuados para su infraestructura de tuberías.

¿Por qué son los accesorios de acero al carbono la mejor opción para la infraestructura?

Las tuberías enfrentan presiones extremas y cargas pesadas. Los puntos débiles en el sistema pueden llevar a desastres costosos. El acero al carbono ofrece una relación resistencia-peso superior en comparación con otros materiales. Maneja la alta presión y temperatura de manera efectiva, convirtiéndolo en el estándar para transportar gas natural y petróleo a largas distancias.

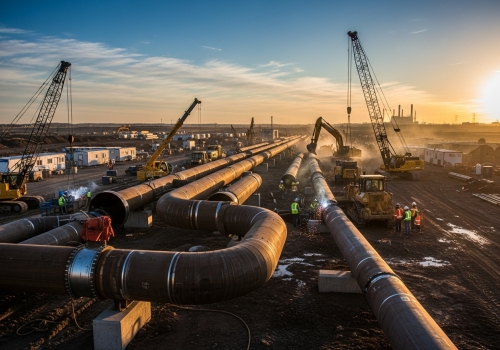

Cuando miramos la infraestructura global, los números son enormes. Hay millones de millas de tuberías entregando gas y productos de petróleo líquido. Estos sistemas necesitan ser eficientes. Los accesorios de tubería de acero al carbono son las uniones que mantienen unida esta red masiva. Aseguran que el flujo se mantenga suave y que las empresas sigan siendo rentables. La razón principal por la que elegimos el acero al carbono es la durabilidad. Es resistente. Puede manejar la presión interna del fluido y el peso externo de la tierra o estructura sobre él. En mi experiencia en Centerway Steel, proporcionar accesorios para requisitos de gran espesor es clave. Si un accesorio es débil, se convierte en un punto de fuga. Las fugas dañan el medio ambiente y detienen la producción. A menudo explico a mis clientes que el acero al carbono no es solo una cosa. Viene en diferentes grados. Por ejemplo, ASTM A234 WPB es muy común para servicios de temperatura moderada y alta. Proporciona las propiedades mecánicas necesarias para la mayoría de las aplicaciones estándar. Aquí hay una comparación simple de por qué a menudo elegimos acero al carbono sobre otros materiales para líneas de transporte principales:

Nos enfocamos en el acero al carbono porque equilibra perfectamente el costo y el rendimiento para proyectos EPC a gran escala.

¿Cómo afecta la resistencia a la corrosión en la selección de accesorios?

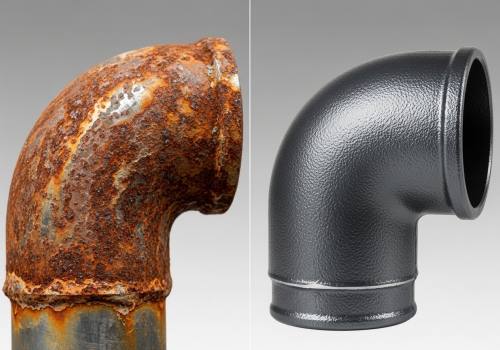

El óxido consume las ganancias y la seguridad. Ignorar el entorno operativo conduce a una falla rápida. Aunque es fuerte, el acero al carbono simple puede oxidarse. Los ingenieros deben seleccionar tratamientos superficiales apropiados como galvanizado, pintura o recubrimientos específicos. Las variantes de alto carbono ofrecen diferentes niveles de resistencia pero requieren protección contra la humedad.

Es cierto que el acero de alto carbono es duro, pero la corrosión sigue siendo un gran enemigo. Si su proyecto está cerca de la costa o en un área húmeda, debe tener cuidado. Siempre pregunto a mis clientes sobre el entorno donde se asentarán las tuberías. Los ingenieros tienen que diseñar para esto. No se trata solo de elegir la forma; se trata de elegir la protección. Para los accesorios de tubería de acero al carbono, a menudo aplicamos recubrimientos especiales. Lo más básico es pintura negra o aceite antioxidante. Pero para una vida útil más larga, miramos otras opciones. Un método popular es el Galvanizado en Caliente. Esto pone una capa de zinc sobre el acero. Detiene el contacto del agua con el hierro, por lo que no se oxida fácilmente. Otra opción es el recubrimiento FBE (Epoxi adherido por fusión). Esto es común en tuberías subterráneas. También tenemos que pensar en la composición química. Algunos aceros al carbono tienen pequeñas cantidades de otros elementos añadidos para ayudar, pero no son acero inoxidable. Si el fluido interior es corrosivo, como el gas agrio, necesitamos grados de material específicos que resistan el agrietamiento. En Centerway Steel, nos aseguramos de que el recubrimiento coincida con la especificación del proyecto. Si compra un accesorio fuerte pero usa la pintura incorrecta, fallará. Aquí hay un desglose de los recubrimientos comunes que gestionamos:

· Pintura Negra: Protección básica, se ve bien, ofrece resistencia leve.

· Galvanizado en Caliente: Protección muy fuerte. Excelente para líneas exteriores/expuestas.

· 3PE (Polietileno de 3 capas): Lo mejor para tuberías enterradas. Muy duradero.

¿Cuáles son los tipos clave y las consideraciones de diseño?

Una forma no sirve para todo. Los ángulos o tamaños incorrectos arruinan la eficiencia del flujo de su sistema. Los ingenieros personalizan los accesorios basándose en la dinámica del flujo. Los tipos comunes incluyen codos para la dirección, tees para dividir el flujo y reductores para cambios de tamaño. El diseño debe minimizar la turbulencia y la caída de presión. Cuando trabajo con empresas EPC, pasamos mucho tiempo en la "BOM" o Lista de Materiales. Los ingenieros tienen un plan para la aplicación. Buscan debilidades en el flujo. Necesitan que el líquido o gas se mueva sin problemas. Manejamos tres tipos principales de conexión para accesorios de tubería de acero al carbono:

1. Soldadura a Tope (Butt Weld): La conexión más fuerte. Soldamos el accesorio directamente a la tubería. Esto es lo mejor para alta presión.

2. Soldadura de Encastre (Socket Weld): Bueno para tuberías más pequeñas. La tubería se desliza dentro del accesorio.

3. Roscado (Threaded): Atornillado. Bueno para baja presión o lugares donde soldar es peligroso. Luego miramos las formas.

· Codos: Estos cambian el camino. Tenemos codos de 90 grados y 45 grados. También tenemos "Radio Largo" (LR) y "Radio Corto" (SR). LR es mejor para el flujo; SR es mejor para espacios reducidos.

· Tees: Estas dividen el flujo. Una "Tee Igual" tiene aberturas del mismo tamaño. Una "Tee Reductora" tiene una abertura más pequeña en la rama.

· Reductores: Estos cambian el tamaño de la tubería. Los reductores "Concéntricos" alinean el centro. Los reductores "Excéntricos" mantienen la parte inferior o superior plana (bueno para entradas de bombas). Siempre enfatizo que podemos producir accesorios de gran diámetro y gran espesor. Los accesorios estándar son fáciles, pero los personalizados de servicio pesado requieren habilidad real. Nos aseguramos de que el espesor de pared coincida exactamente con la tubería para que no haya un escalón dentro de la línea.

¿Cómo garantizamos el aseguramiento de la calidad en la fabricación?

Un solo defecto puede detener un proyecto enorme. No puede arriesgarse a una baja calidad en infraestructura crítica. Las pruebas rigurosas son obligatorias para cada lote. Esto incluye pruebas hidrostáticas, pruebas ultrasónicas y verificación de la composición química. Los proveedores de reputación utilizan inspecciones de terceros para verificar el cumplimiento de estándares internacionales como ISO y API. La calidad no es solo una palabra; es un proceso. En Centerway Steel, tratamos cada accesorio como si fuera para nuestra propia casa. Seguimos reglas estrictas. Tenemos certificaciones ISO 9001, pero vamos más allá. Primero, verificamos la materia prima. La placa de acero o tubería que usamos para hacer el accesorio debe ser perfecta. Verificamos los químicos—Carbono, Manganeso, Azufre, Fósforo. Si la materia prima es mala, el accesorio es malo. Durante la fabricación, utilizamos tratamiento térmico. Esto es crucial. Cuando dobla acero para hacer un codo, se estresa. Lo calentamos y enfriamos cuidadosamente (Normalizado o Templado) para aliviar ese estrés. Esto hace que el metal sea fuerte y resistente de nuevo. Luego vienen las pruebas. Hacemos Ensayos No Destructivos (NDT).

· Prueba Ultrasónica (UT): Utiliza ondas sonoras para encontrar grietas dentro del metal.

· Prueba de Partículas Magnéticas (MT): Encuentra grietas en la superficie.

· Inspección Visual: Verificación de dimensiones. ¿Es correcto el bisel? ¿Es correcto el diámetro? Damos la bienvenida a inspectores externos. SGS, BV, TUV—trabajamos con todos ellos todo el tiempo. Vienen a nuestra fábrica y firman la calidad. Esto le da a usted, el gerente de compras, tranquilidad. También nos enfocamos en la trazabilidad. Cada accesorio tiene un número de colada marcado en él. Puede rastrear ese número hasta la acería que hizo el acero. Esto es vital para las grandes empresas de petróleo y gas como Shell o ExxonMobil.

Conclusión

Los accesorios de tubería de acero al carbono son vitales para proyectos de tuberías eficientes, seguros y rentables. Debe considerar la durabilidad, la protección contra la corrosión, el diseño correcto y un estricto control de calidad. En Centerway Steel, brindamos estas soluciones integrales para ayudarlo a tener éxito.
